手動刀型閘閥型號大全及結構圖
[ 2023-09-21 ]
手動刀型閘閥：通過手動操作實現開關和控制。- 氣動刀型閘閥：通過氣動裝置實現開關和控制。- 電動刀型閘閥：通過電動裝置實現開關和控制。5. 根據流體介質分類：- 水刀型閘閥：本文主要介紹手動刀型閘閥的性能規范,主要零件材料及外形尺寸,并為您提供手動刀型閘閥的選型及技術問題解答。歡迎來電咨詢手動刀型閘閥的相關信息。
氣動刀形閘閥型號：PZ673H/PZ643H/X/Y
電動刀形閘閥型號：PZ973H/PZ943H/X/Y
鏈輪刀形閘閥型號：PZL73H、PZL43H/X/Y

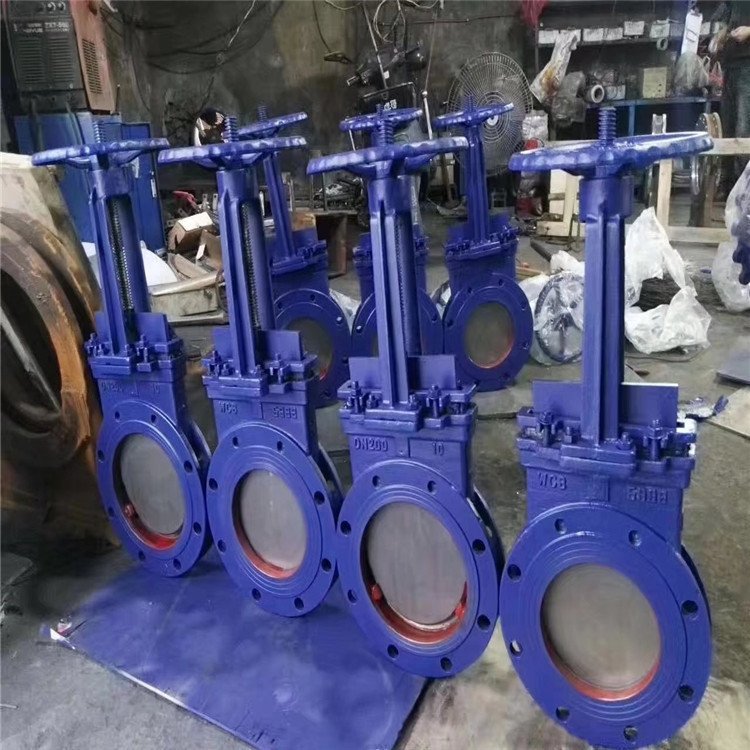

手動刀形閘閥型號：PZ73H、PZ43H/X/Y
傘齒輪刀形閘閥型號：PZ573H/PZ543H/X/Y

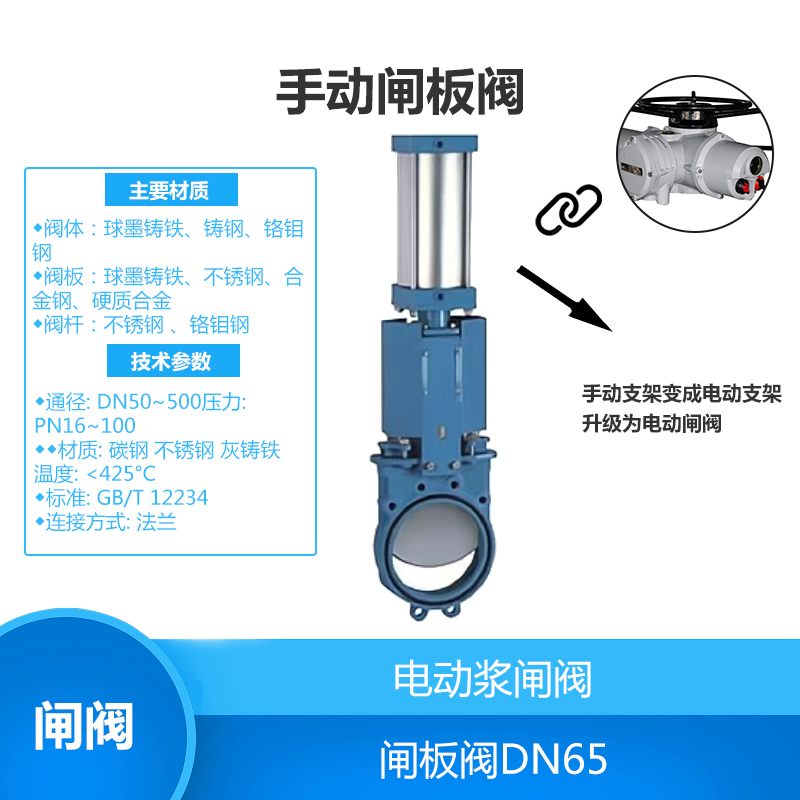

產品型號： PZ73H、PZ73F、PZ73Y型 產品口徑： DN50~DN800 使用溫度： ≤100℃ 公稱壓力： PN10~PN16 產品材質： 碳素鋼 密封面材料： 硬質合金與聚四氟乙烯 連接方式： 對夾式連接 驅動方式： 手輪驅動 PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金，聚四氟乙烯或為不銹鋼本體加工，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。
氣動刀形閘閥型號：PZ673H/PZ643H/X/Y
電動刀形閘閥型號：PZ973H/PZ943H/X/Y
鏈輪刀形閘閥型號：PZL73H、PZL43H/X/Y
手動刀形閘閥型號：PZ73H、PZ43H/X/Y
傘齒輪刀形閘閥型號：PZ573H/PZ543H/X/Y
產品型號： PZ73H、PZ73F、PZ73Y型 產品口徑： DN50~DN800 使用溫度： ≤100℃ 公稱壓力： PN10~PN16 產品材質： 碳素鋼 密封面材料： 硬質合金與聚四氟乙烯 連接方式： 對夾式連接 驅動方式： 手輪驅動 PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金，聚四氟乙烯或為不銹鋼本體加工，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。
手動對夾式刀型閘閥又叫手動插板閥或手動閘板閥，適用于糖漿、紙漿、污水、煤漿、灰渣、粉塵、渣水混合物等介質管道，可作為介質切斷和節流使用，該刀型閘閥適合水平安裝，亦傾斜安裝。其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。超薄設計的刀型閘閥以其體積小、重量輕、阻流小、不積渣，易安裝，易拆卸的優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調切閥、蝶閥等閥門的阻流大，占空間，易積渣，不易安裝和維修等疑難問題。因而大量的通用切斷類閥和調節型閥門被發型閘閥取代。
【手動刀閘閥性能規范】：
|
公稱壓力（MPa) |
殼體試驗（MPa) |
密封試驗（MPa) |
工作溫度 |
適用介質 |
|
1.0 |
1.5 |
1.1 |
100℃-425℃ |
紙漿、污水、煤漿、灰、渣水混和物 |
【手動閘閥零部件材料】：
|
閥體 |
閘板 |
閥桿 |
密封面 |
|
不銹鋼、碳鋼、灰鑄鐵 |
碳鋼、不銹鋼 |
不銹鋼 |
橡膠、四氟、不銹鋼、硬質合金 |
