電動閘閥Z945X一16 DN200產品詳細技術說明書

[ 2022-07-27 ]

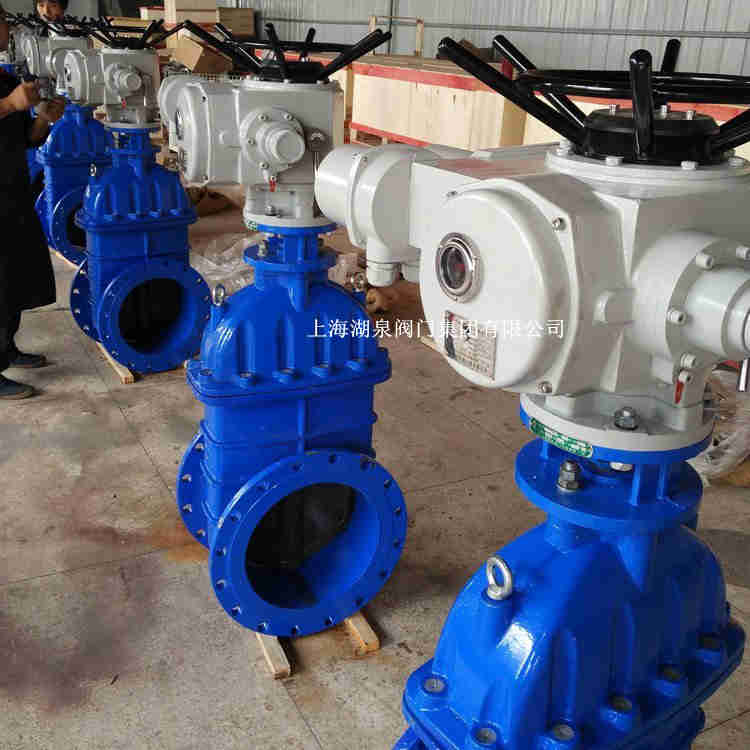

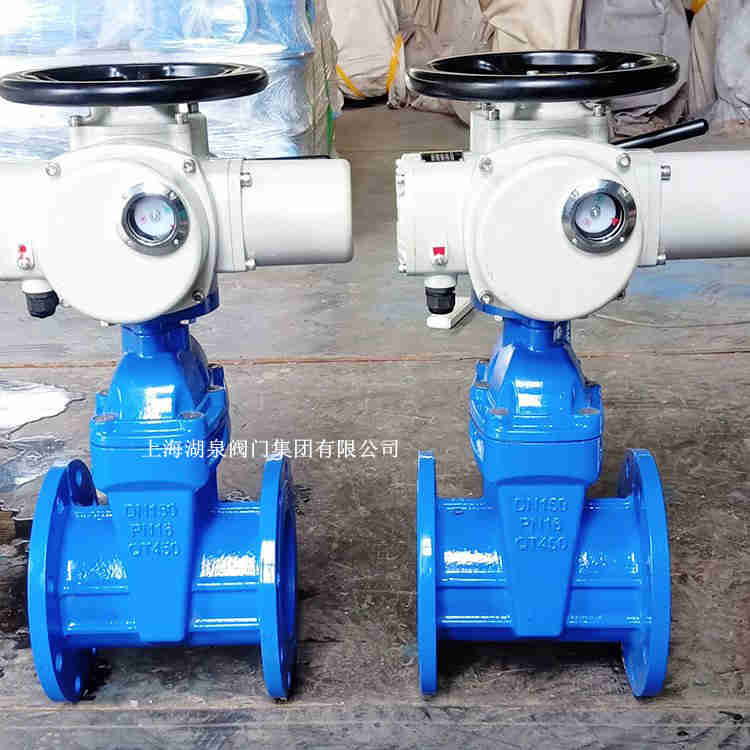

上海湖泉閥門集團有限公司是一家電動閘閥Z945X-16 DN200生產廠家，它是采用的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕等優點， Z945X 型鑄鐵電動暗桿軟密封閘閥:電動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為丁腈橡膠,公稱壓力 PN16, 產品性能參數 Z945X-16型鑄鐵電動暗桿軟密封閘閥是一種橡膠(NBR)密封閘閥,用于電力、水力、冶金、化工等行業的給排水管路系統,電動軟密封閘閥作為控制介質流量的啟閉或調節裝置。

電動閘閥Z945X一16 DN200產品性能參數：

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z945X-10	10	1.0	≤80	水

電動閘閥Z945X一16 DN200產品主要零件材料：

型號	材料
型號	閥體、閥蓋	閥桿	襯膠閘板	填料
Z945X-10	灰鑄鐵	鉻鎳不銹鋼	球墨鑄鐵（氟橡膠）	氟橡膠

電動閘閥Z945X一16 DN200產品主要外形尺寸

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
