內螺紋球閥|Q 1 1 F-1.6MPa|T|DN25mm產品說明書

[ 2024-12-11 ]

‌Q11F-16內螺紋球閥是一種螺紋連接的球閥，主要特點包括‌：

  1. ‌連接形式‌：Q11F-16內螺紋球閥采用螺紋連接，適用于需要螺紋連接的應用場景‌。
  2. ‌材質‌：通常采用不銹鋼材料，具有較好的耐腐蝕性和強度‌。
  3. ‌結構形式‌：為固定球球閥，結構簡單，操作方便‌1。
  4. ‌適用介質‌：適用于水、油品等介質，壓力環境為低壓，工作溫度一般不超過80℃‌。
  5. ‌應用場景‌：廣泛應用于石油、化工、發電、造紙、航空等領域，以及日常生活中‌。

‌使用場景和優勢‌：

  • ‌流體阻力小‌：Q11F-16內螺紋球閥的流體阻力小，其阻力系數與同長度的管段相等，適合需要低阻力的管道系統‌。
  • ‌操作方便‌：球體繞閥體中心線旋轉90度即可實現開啟和關閉，操作簡單快捷‌。
  • ‌密封性好‌：密封面材料多為塑料或增強聚四氟乙烯，具有良好的密封性能，適用于各種工況‌。
  • ‌適用范圍廣‌：通徑從小到幾毫米，大到幾米，適用于各種管道系統‌。

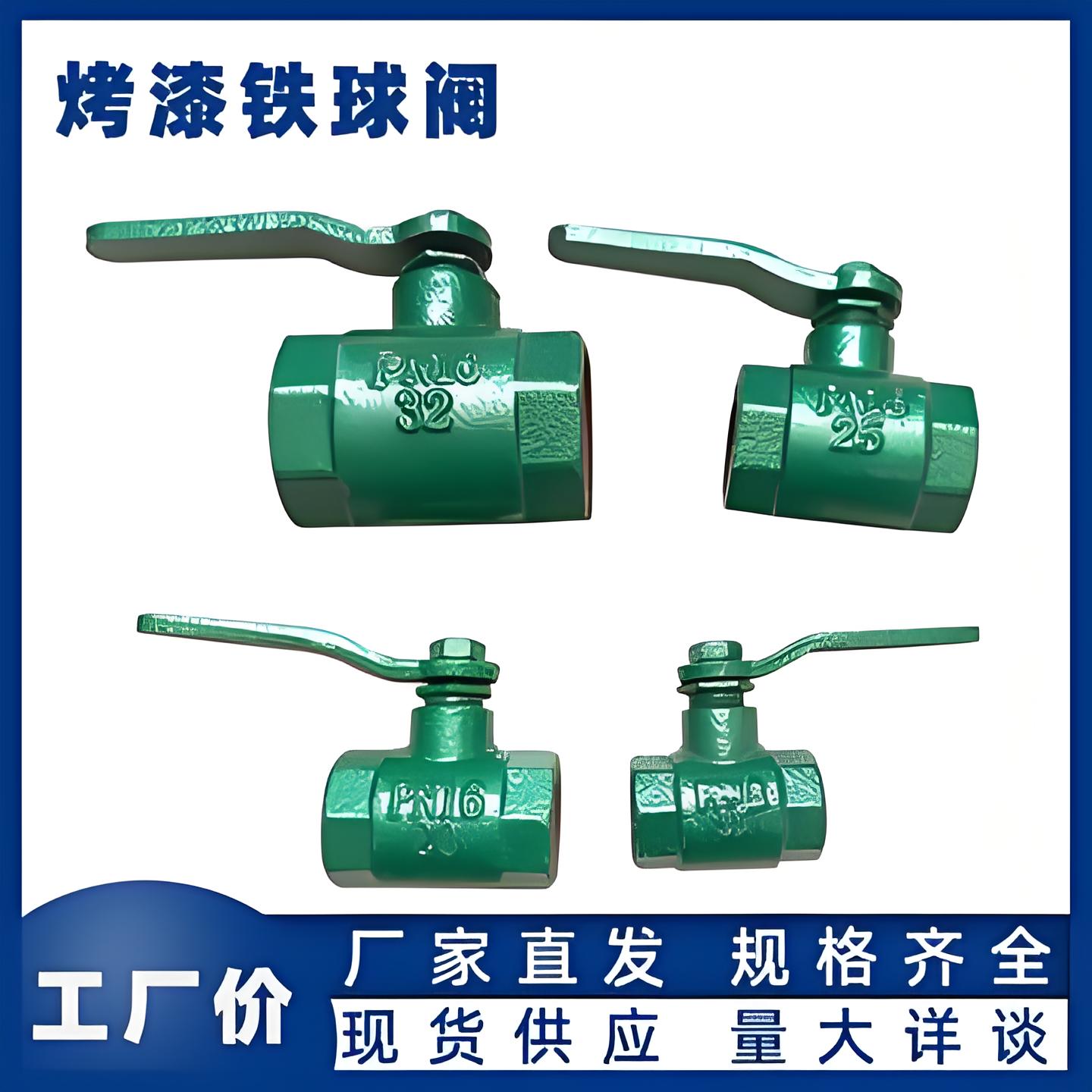

球閥

主要零件材料

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油 Q11F-16C、Q11F-25C

Q11F-40C、Q11F-64C

 A105、45 1Cr18/1Cr18Ni9Ti 不
銹
鋼

SS304

 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL 聚四氟乙烯PTFE對位聚苯PPL
硝酸類 Q11F-16P、Q11F-25P

Q11F-40P、Q11F-64P

 SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸類 Q11F-16R、Q11F-25R

Q11F-40R、Q11F-64R

 SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

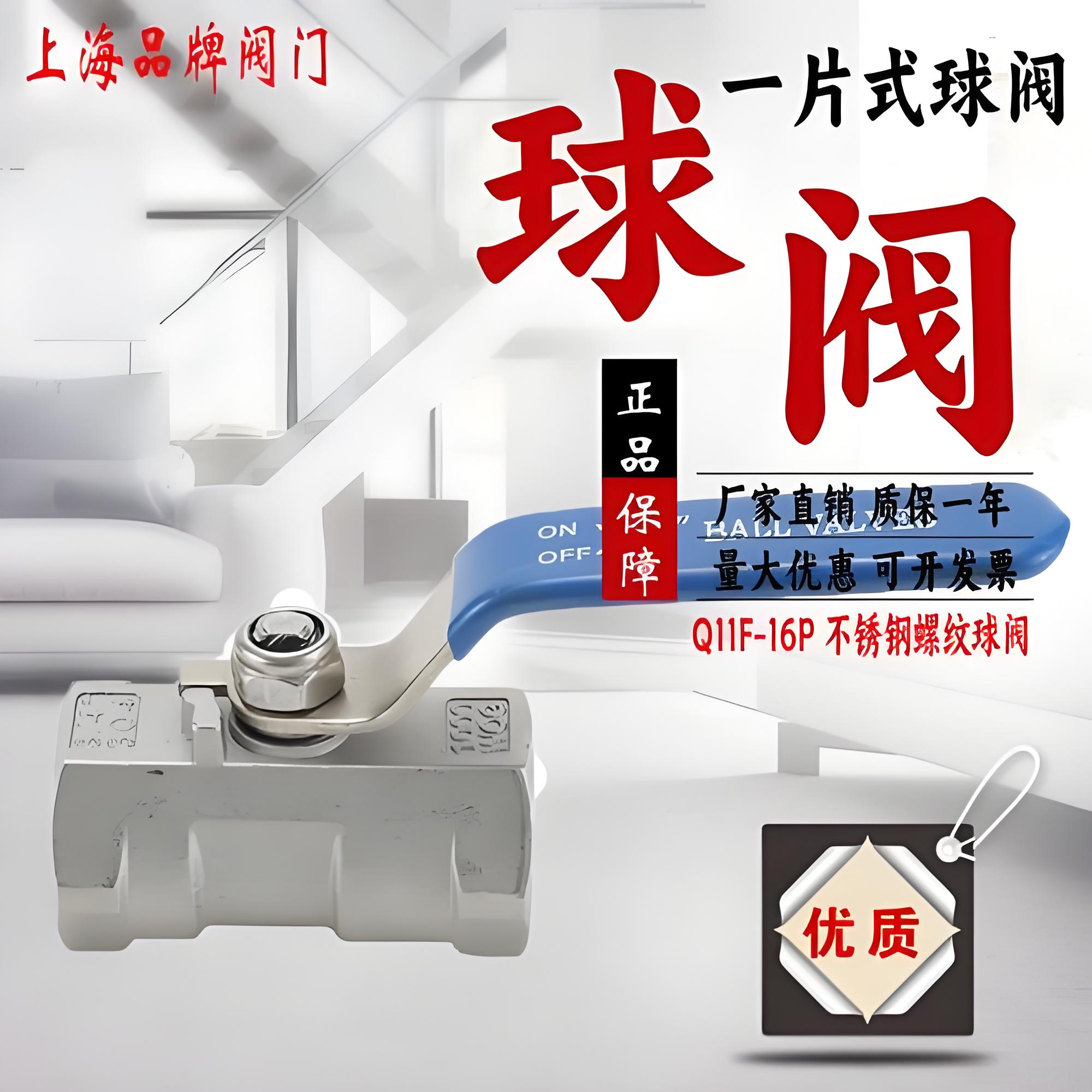

閥
‌Q11F-16內螺紋球閥‌廣泛應用于各種工業領域，具有多種用途和特點。以下是其具體應用場景和性能參數：

  1. ‌應用場景‌：

    • ‌食品、環保、冶金、石油化工‌：Q11F內螺紋球閥在這些領域中常用于調節管路流量及截流功能‌。
    • ‌蒸汽、石油或一般腐蝕性流體介質管路‌：該閥體和密封材料的不同配置使其適用于-30~380℃的工作溫度范圍，適用于蒸汽、石油或一般腐蝕性流體介質管路上‌。

  2. ‌性能參數‌：

    • ‌型號‌：Q11F/Q21F
    • ‌口徑‌：DN10~DN50
    • ‌介質‌：水、油、氣體
    • ‌壓力‌：1.6～2.5MPa
    • ‌適用溫度‌：≤150℃‌
    • 部件材質‌：銅合金、WCB、PTFE‌
    • 材質和適用介質‌：
    • ‌閥體材料‌：黃銅鍛壓(HPb59-1)‌
    • ‌密封座材料‌：增強四氟乙烯‌
    • ‌球芯材料‌：不銹鋼‌
    • 適用介質‌：水、油、氣體‌

  4. ‌操作方式和維護‌：

    • ‌操作方便‌：球閥通過人工轉動球芯，繞著閥桿旋轉，開閉迅速‌。
    • ‌維護簡單‌：密封圈一般都是活動的，拆卸更換方便‌。
閥門

主要外形和連接尺寸

公稱通徑 管螺紋 尺寸（mm） 重量WT（g）
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200
