產品名稱：?電動三片式絲扣球閥Q911F-16P（304不銹鋼材質）[ 2026-04-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

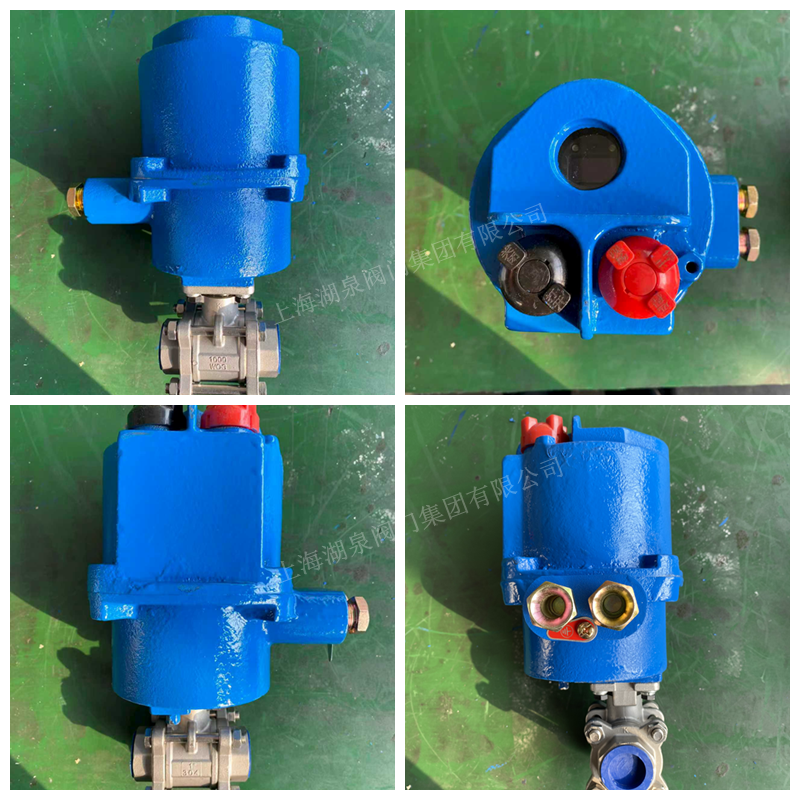

電動三片式絲扣球閥Q911F-16P是一款采用304不銹鋼材質制造的電動內螺紋球閥。該產品專為工業自動化控制系統設計，適用于對管道介質進行精確切斷、調節與控制的場合。
產品結構與工作原理
該閥門采用三片式結構設計，由左右閥殼與中間閥體三部分組成，通過四根長螺栓緊固連接。 這種結構使得閥門在維修或出現故障時，無需拆卸管路螺紋，僅需卸下螺栓即可取出中間閥體部分，極大簡化了維護流程，特別適合空間狹窄的工況。閥門通過電動執行機構驅動，接收控制信號（如4-20mA）及電源（通常為AC220V或AC380V），帶動閥芯做90度旋轉，實現對介質的開啟、截斷或比例調節。核心特點與優勢
- 維護便捷：三片式結構易于拆卸，維護效率高。
- 性能可靠：密封性能可靠，可承受較高壓力。閥座常采用聚四氟乙烯等彈性密封結構，啟閉輕松且密封性好。
- 智能控制：電動執行機構通常內置伺服系統，無需額外配置伺服放大器，可實現基于閥位反饋信號的智能PID調節，控制精確。
- 結構緊湊：具有連線簡單、結構緊湊、尺寸小、重量輕、阻力小的優點。
- 介質適應性強：304不銹鋼材質配合不同的密封材料（如增強聚四氟乙烯、對位聚苯），使其能夠適用于水、蒸汽、油品、硝酸、醋酸等多種介質，工作溫度范圍寬（如-29℃至180℃或300℃）。
- 適用含顆粒介質：全開時介質與密封面無接觸，摩擦磨損率低，適合處理粘稠、含顆粒或帶腐蝕性的流體。
主要技術參數
- 公稱通徑：DN15至DN100。
- 公稱壓力：PN1.0、1.6、2.5、6.4 MPa等。
- 連接形式：內螺紋（絲扣），也可提供對焊連接選項。
- 閥體材質：304不銹鋼（也可提供316、316L等選項）。
- 驅動方式：電源驅動（可防爆，可帶手動裝置）。
- 電源電壓：常見為AC220V、AC380V，也可定制DC24V等。
- 動作時間：通常在15秒至60秒之間。
- 泄漏量：軟密封可實現零泄漏，硬密封泄漏量極低。
執行標準與適用領域
產品設計與制造遵循GB/T12237、API608、ASME16.34等多國標準，檢驗依據JB/T9092、API598等。46 該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、電力及科研設備等行業的工業自動控制系統。
