產品名稱：球閥\Q41F-16R DN25（廠家哪家好）[ 2024-07-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

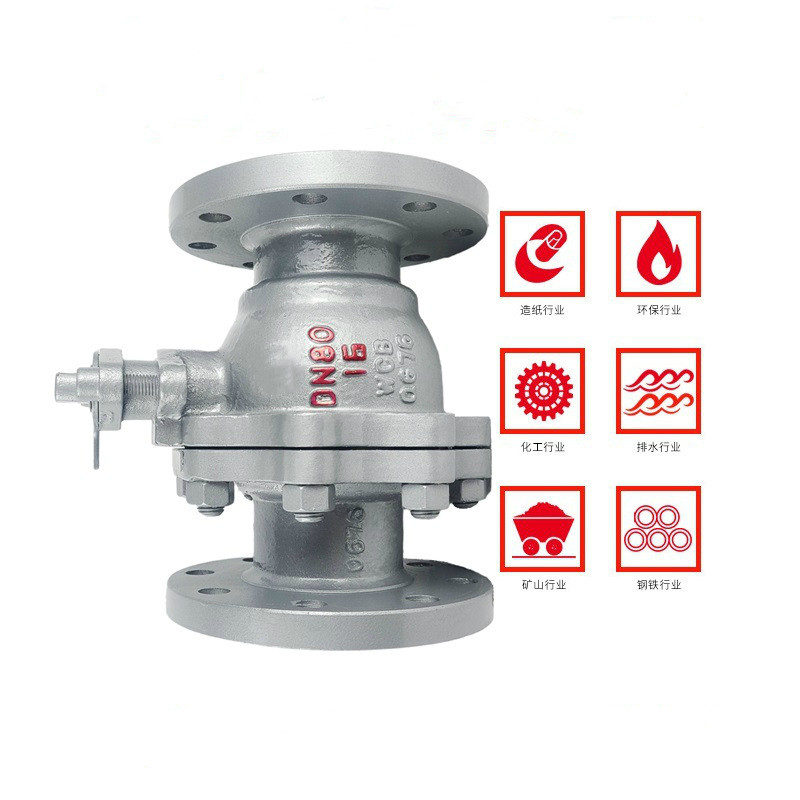

一、球閥\Q41F-16R DN25（廠家哪家好）介紹

上海湖泉閥門集團有限公司Q41F球閥有全通徑和縮徑兩種結構形式。用于輸送帖連、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器的通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全徑球閥輕30%左右，有利于減輕管道負荷，降低成本。球閥是一種轉角為90°的旋轉類閥門,密封性能優良, （全徑球閥）流量系數大流阻系數小,結構簡單,使用壽命長,便于維修。用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

二、球閥\Q41F-16R DN25（廠家哪家好）性能參數

型號		Q41F-16C Q41F-25C	Q41F-16P Q41F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
	球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

訂貨須知：
一、①球閥產品名稱與型號②球閥口徑③球閥是否帶附件以便我們的為您正確選型④球閥的使用壓力⑤球閥的使用介質的溫度。

N1.6MPa主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

PN4.0MP主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800

PN6.4MPa主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	408	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800

PN10.0MPa主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
