產品名稱：j941h-16p dn80整體調節型電動截止閥[ 2021-12-24 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

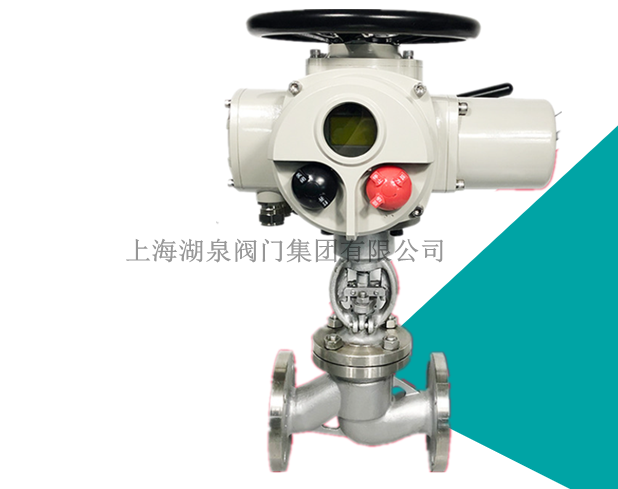

一、j941h-16p dn80整體調節型電動截止閥產品介紹
上海湖泉閥門廠家法蘭鑄鋼智能開關型電動截止閥可以安裝在管道的任何位置上介質從下往上。產品設計制造按國家標準GB12235，結構合理,密封可靠,性能優良,造型美觀。dn80合金鋼電動截止閥適用于的蒸汽、油品管道上，具有特點。不銹鋼電動截止閥適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。配有DZW系列多回轉式電動裝置，具有殼體小，重量輕特點，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大量，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、j941h-16p dn80整體調節型電動截止閥產品特點
dn80電動截止閥它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性?？刹捎酶鞣N配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，該截止閥能適用于各種壓力、溫度及介質工況。
三、j941h-16p dn80整體調節型電動截止閥產品技術參數
稱壓力PN(MPa） 試驗壓力（MPa） 殼體 密封（液） 密封（氣） 上密封 1.6 2.4 1.8 0.6 1.8 2.5 3.8 2.8 0.6 2.8 4.0 6.0 4.4 0.6 4.4 6.4 9.6 7.0 0.6 7.0 10.0 15.0 11.0 0.6 11.0 16.0 24.0 18.0 0.6 18.0
殼體材料 適用介質 適用溫度(℃) 碳素鋼(C型) 水、蒸汽、油品 ≤425℃ 鉻鎳鈦鋼(P型) xiao酸類 ≤150℃ 鉻鎳鉬鈦鋼(R型) cu酸類 ≤150℃ 鉻鉬鋼(I型) 水、蒸汽、油品 ≤550 ℃
產品類別 零件名稱 閥體 閥蓋 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件 手輪 J41HY-C型 J941HY-C型 25、WCB 鉻不銹鋼 2Cr13 25 H：不銹鋼 Y：鈷基硬 質合金剛 鋁青銅 柔性 石墨 優質碳鋼 可鍛鑄鐵 J41W-P型 J941W-P型 鉻鎳鈦鋼 鉻鎳鈦鋼 鉻鎳鈦鋼 鉻鎳鈦鋼 不銹鋼 J41W-R型 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 不銹鋼 J41Y-I型 J941Y-I型 鉻鉬鋼 鉻鉬鋼 鈷基硬質合金鋼 鈷基硬質合金鋼 合金鋼
四、j941h-16p dn80整體調節型電動截止閥產品規格尺寸
1.6MPa DN L D D1 D2 b n-Φd H D0 凸面法蘭
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I10 130 90 60 40 14 4-Φ14 198 120 15 130 95 65 45 14 4-Φ14 218 120 20 150 105 75 55 14 4-Φ14 258 140 25 160 115 85 65 14 4-Φ14 275 140 32 180 135 100 78 16 4-Φ18 280 160 40 200 145 110 85 16 4-Φ18 330 180 50 230 160 125 100 16 4-Φ18 350 200 65 290 180 145 120 18 4-Φ18 370 280 80 310 195 160 135 20 8-Φ18 400 280 100 350 215 180 155 20 8-Φ18 415 320 125 400 245 210 185 22 8-Φ18 460 360 150 480 280 240 210 24 8-Φ23 510 450 200 600 335 295 265 26 12-Φ23 710 500 250 650 405 335 320 30 12-Φ25 786 550 300 750 460 410 375 30 12-Φ25 925 600
2.5MPa DN L D D1 D2 b n-Φd H D0 10 130 90 60 40 16 4-Φ14 198 120 15 130 95 65 45 16 4-Φ14 218 120 20 150 105 75 55 16 4-Φ14 258 140 25 160 115 85 65 16 4-Φ14 275 140 32 180 135 100 78 18 4-Φ18 280 160 40 200 145 110 85 18 4-Φ18 330 180 50 230 160 125 100 20 4-Φ18 350 200 65 290 180 145 125 22 8-Φ18 400 280 80 310 195 160 135 22 8-Φ18 355 280 100 350 230 190 160 24 8-Φ23 415 320 125 400 270 220 188 28 8-Φ25 460 360 150 480 300 250 218 30 8-Φ25 510 450 200 600 360 310 278 34 12-Φ25 710 500 250 622 425 370 332 36 12-Φ30 786 550 300 698 485 430 390 40 16-Φ30 925 600
