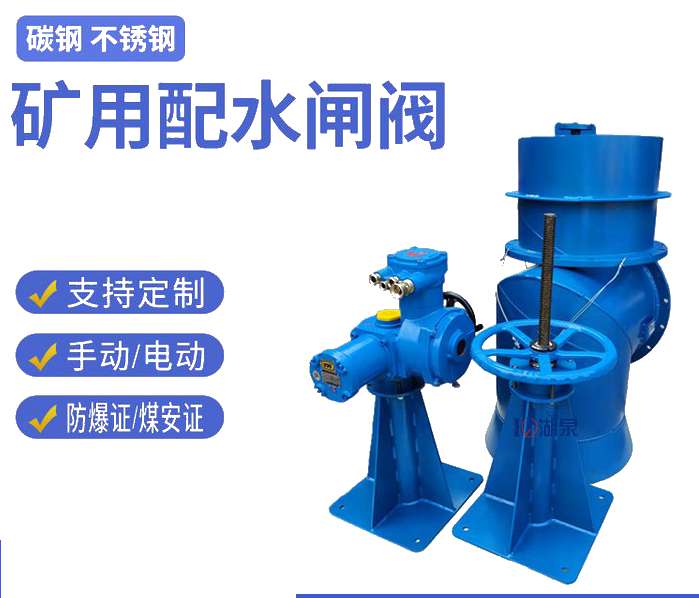

產品名稱：礦用隔爆電動配水閘閥|PXW I -500[ 2023-08-23 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、礦用隔爆電動配水閘閥|PXW I -500介紹
上海湖泉閥門集團有限公司主營煤礦防爆電動閘閥,隔爆型礦用電動閘閥,隔爆型礦用電動蝶閥,礦用電動蝶閥,瓦斯專用蝶閥,礦用瓦斯專用電動蝶閥,礦用電動執行器,配水閘閥系列產品是直角式閘閥，可承受0.1Mpa的壓力。配水閘閥主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PXW—I型）和電動（PXW-II型）。配水閘閥根據口徑大小有以下型號：PXW-400,PXW-500,PXW-600,PXW-800,PXW-1000,PXW-1200,PXW-1400,PXW-1500；(2)型號意義：如PXW—800—IPXW——配水閘閥800—公稱直徑I—I型（手動）。
二、礦用隔爆電動配水閘閥|PXW I -500特點

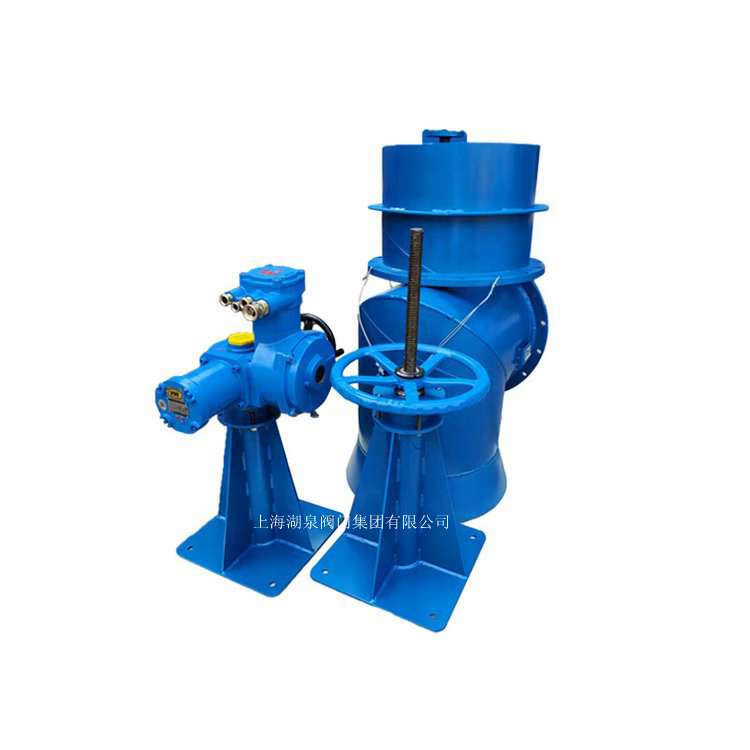

(1)配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。(2)PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。(3)閘閥由閥體和閥辨構成。閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以保證閥的密封性能。(4)短管用于埋入配水井壁，為焊接件。(5)連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。
與現有技術相比，本實用新型的礦用配水閘閥的有益效果是：1、導向機構能夠對閥芯的運動進行導向，使閥芯僅僅沿軸向移動，避免閥芯的軸線在移動過程中相對與閥體發生偏移，從而導致閥芯在運動時與閥體碰撞，影響閥芯和閥體的使用壽命；多個導向機構環繞閥芯設置，從而使閥芯在運動時始終與閥體同軸，保持閥芯關閉嚴密，避免出現閥芯脫落、閥芯封膠墊損壞等問題，使用壽命長，大大降低了維修頻率。
2、套管滑動套設在導向桿上，從而對導向桿進行導向，結構簡單，導向效果好。
3、導向機構設置在加強筋與閥體之間，不會妨礙閥芯的移動，加強筋還能夠加強閥芯
的強度，提高了閥芯的使用壽命。
4、導向機構安裝在安裝環上，安裝環通過安裝鉤安裝在閥體上，拆裝簡單，并且可以在現有的配水閘閥上支架改進，不需要整體更換整個配水閘閥，降低了成本。
三、礦用隔爆電動配水閘閥|PXW I -500主要性能規范
型號
PXWII（I）-400
PXWII（I）-500
PXWII（I）-600
PXWII（I）-800
PXWII（I）-1000
PXWII（I）-1200
公稱通徑（mm）
400
500
600
800
1000
1200
介質和溫度
水、≦80℃
公稱壓力（MPa）
0.1（試驗壓力0.25）
操作行程（mm）
220
220
290
300
350
350
配套電動裝置型號
ZB20-24
ZB20-24
ZB30-24
ZB30-24
ZB45-24
ZB60-24
電機功率（Kw）
0.55
0.55
0.75
0.75
1.1
1.5
額定電流
（A）
660V
1.39
1.39
2
2
2
2.6
380V
2.2
2.2
2.62
2.62
4
4.12
四、礦用隔爆電動配水閘閥|PXW I -500主要連接尺寸及相關參數
閥門型號
DN
D
D1
D2
D3
d
H1
h1
h2
h3
h4
PXWII（I）-400
400
540
495
90
120
35
1066
250
462
523
1250
PXWII（I）-500
500
640
600
90
120
35
1066
300
512
673
1250
PXWII（I）-600
600
760
705
90
135
45
1066
350
602
768
1250
PXWII（I）-800
800
960
920
90
135
45
1066
450
702
868
1250
PXWII（I）-1000
1000
1160
1120
110
160
50
1315
550
842
1119
1500
PXWII（I）-1200
1200
1450
1380
110
160
50
1315
600
1010
1300
1500
閥門型號
a1
a2
b1
b2
C
C1
C2
n×d1
n×d2
n×d3
n×d4
PXWII（I）-400
300
300
400
400
410
260
70
4×ф19
2×ф15
4×ф17
16×ф23
PXWII（I）-500
300
300
400
400
470
340
70
4×ф19
2×ф15
4×ф17
16×ф23
PXWII（I）-600
300
300
400
400
520
360
80
4×ф19
2×ф19
4×ф17
20×ф25
PXWII（I）-800
300
300
400
400
625
460
80
4×ф19
2×ф19
4×ф17
24×ф30
PXWII（I）-1000
400
400
500
500
720
560
100
4×ф19
2×ф19
6×ф22
27×ф30
PXWII（I）-1200
400
400
500
500
820
660
100
4×ф19
2×ф19
6×ф22
30×ф30
關于標高尺寸的使用說明H（mm）
5000
4500
4000
3500
h
（mm）
PXWII（I）－400/500
3765
3265
2765
2265
PXWII（I）－600/800
3497
2997
2497
1997
PXWII（I）－1000/1200
3100
2600
2100
1600
